1、首先打开CAD，进入到模型模式。

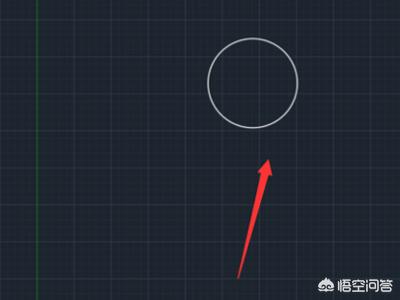

2、然后使用绘图工具，去绘制电器元器件，将没有的都绘制出块。

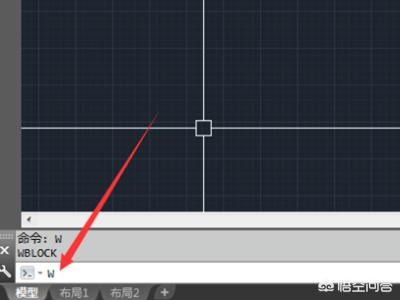

3、然后选中绘制的电器元器件，输入W命令，点击回车。

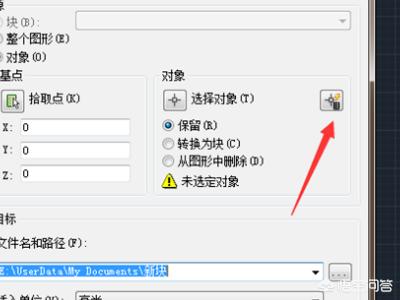

4、然后在弹出来的窗口，点击选择对象按钮，选中以下元器件。

5、之后设置好保存的位置，以便一会使用，点击【确定】按钮。

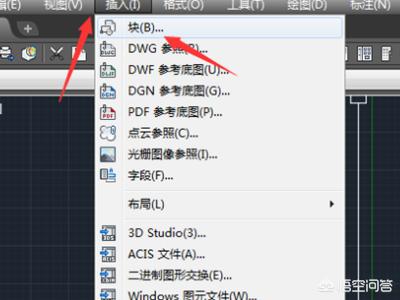

6、然后点击CAD界面上方的【插入】，在弹出来的选项，点击【块】。

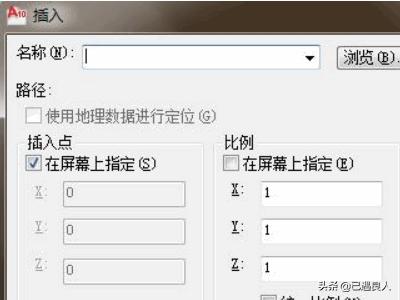

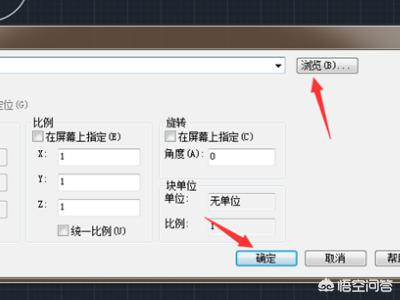

7、之后会弹出来插入窗口，选择要插入的块，也就是电器元器件，可以输入块的位置，也可以去图里面调整，点击【确定】。

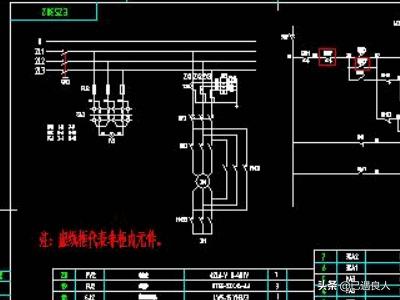

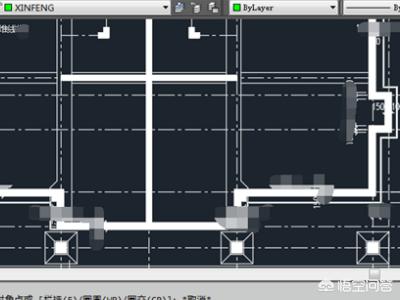

8、最后我们将所有的电器元器件插入，并绘制好线路，就可以在cad里面画电路图成功，如图所示。

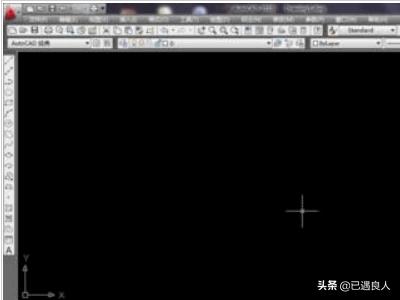

1、打开Autocad软件，进入软件页面，设置右下角为Autocad经典。如图所示

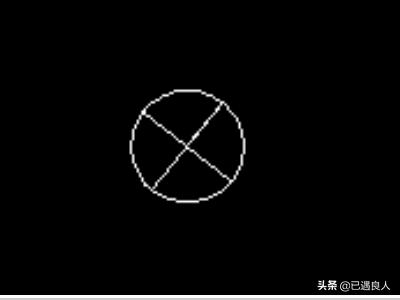

2、软件左侧为绘图快捷栏，右侧为修改快捷栏，利用左侧的绘图快捷栏开始绘制所需要的电气元件（也可以使用快捷键）。如图所示

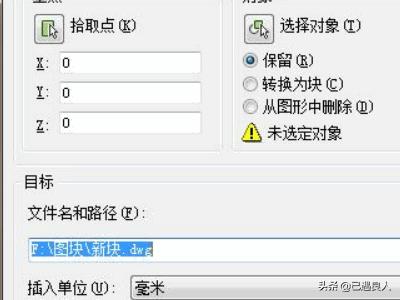

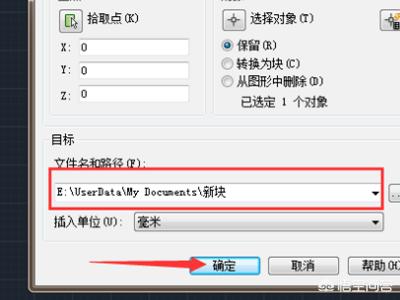

3、绘制自己工作需要的常见电气元件，利用写块指令（快捷键W），选择拾取点或者对象，将所需要制成块的电气元件选定，在文件名和保存路径里修改你所需要保存的文件名和地址。如图所示

4、保存好之后，需要绘制图形时，点击插入里的块命令，将所保存的块导入图中。如图所示

5、根据导入的电气块，绘制所需要的电气图。对画好的电路图进行保存，一套电气图就完成了。如图所示
